1.  項目概要

鋰離子電池負極材料- 改性石墨CGS是以球形天然石墨為原料，以煤焦油瀝青和石油瀝青的混合物為另一種原料，兩種原料與添加劑按一定比例進行固液混合，在一定溫度范圍內進行聚合反應，然后萃取、干燥、炭化和石墨化獲得一種天然石墨表面包覆石墨化中間相層的鋰離子電池碳負極材料。這種碳負極材料具有比容量高、循環壽命長等優點，是一種理想的碳負極材料。

產品主要技術指標：首次放電比容量≥350mAh/g，首次放電效率≥92%，振實密度≥1.15 g/cm3，循環次數≥500周，放電容量保持80%以上。

該項目創新之處在于，采用特殊的工藝技術在天然石墨表面包覆石墨化中間相層，改善了石墨與電解質溶液相容性，提高了高倍率充放電性能，阻止了充電過程中溶劑分子進入石墨層間而引起石墨層剝落現象，從而提高了電池的循環性能；另一方面，經過包覆后大幅度降低了原料天然石墨的比表面積，提高了振實密度，有利于提高電池首次效率，改善了加工性能。

本項目具有新穎性和廣泛應用性，該項目總體技術處于國內領先并達到國際先進水平。

2.  項目來源及應用領域

鋰離子電池是在鋰電池的研究基礎上發展起來的一種新型高能電池，于20世紀90年代初由日本SONY公司率先研制成功并推向市場，它是以嵌鋰碳材料替代金屬鋰或鋰合金作負極，克服了鋰二次電池在電極表面鋰的枝晶化問題。它既保持了鋰電池高電壓、高比能等主要優點，又具有循環壽命長、安全性好及使用溫度范圍寬等顯著特點。鋰離子二次電池在便攜式電子設備、電動汽車、空間技術、國防工業等領域展示了廣闊的應用前景。

改性石墨負極材料CGS技術開發生產這一項目，可滿足鋰離子電池廠家需要，產品的各項主要指標優于國際同類產品水平，它的成功開發投產，替代了進口，節約了鋰電生產企業的外匯投入。通過對我國工業瀝青綜合利用的新途徑，使得該化工副產品成為高附加值的高科技新材料，從而推動煉焦化學行業的技術進步，促進我國電池新能源產業的發展，帶動信息產業，具有重要意義。CGS產品可適用于開發生產小型電子便攜設備的鋰離子動力電池負極材料。

3.  技術方案和技術特征

3.1  工藝流程

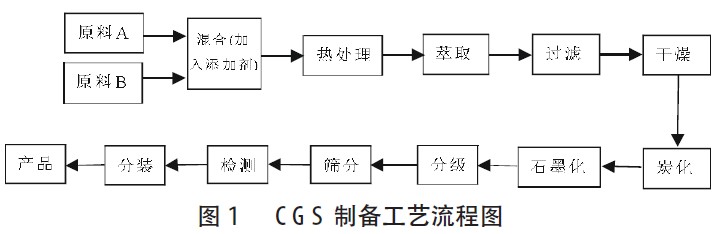

CGS 制備工藝流程圖見圖1。CGS的工藝流程是：以球形天然石墨為原料，以煤焦油瀝青和石油瀝青混合物為另一種原料，兩種原料與添加劑按一定的比例進行固液混合，在一定的溫度、壓力條件下，進行聚合反應，控制一定反應時間，在萃取和分離后進行干燥，再通過炭化和石墨化獲得一種天然石墨表面包覆石墨化中間相層的鋰離子電池碳負極材料，檢驗合格后包裝入庫。

3.2  技術方案的主要特點

3.2.1   技術關鍵

(1)開發高固體含量固液混合器為實現天然石墨微粒表面處理的均勻性和一致性，從而

實現產品的穩定性，開發高固體含量的固液混合器，使混料能夠均勻混合，且固液界面無氣相，可流態化輸送，從而使包覆層均勻穩定。

(2)解決液相固化量精確控制問題

為了獲得理想的鋰離子電池負極材料，在原料中加入一定量的添加劑，抑制了顆粒間的粘結，可以很好地控制球徑大小，實現CGS 形態最佳化。

(3)與現有CMS工藝優化組合問題

為更好利用公司現有的研發及生產設備，不造成資源的浪費，進行與現有工藝優化組合。

(4)開發新的分離和熱處理技術

以天然石墨為基質在其表面包覆另一種有不同結構特點的炭材料，通過開發新的分離技術，經過新的高溫熱處理等工藝手段，獲得一種天然石墨表面包覆石墨化中間相層的鋰離子電池碳負極材料，包覆層結合性好，均勻穩定，在提高產品放電容量同時改善循環特性。

3.2.2   解決途徑

在生產過程中利用自主發明的包覆技術，實現了天然微粒表面處理的均勻性和一致性，從而為實現產品的穩定性提供了保證。設置了溶劑回收系統，不僅降低生產成本，穩定中間產品質量，而且實現了資源的再利用。生產裝置在工藝、設備、自動控制和電器等方面的系統匹配和集成比較成功，不僅實現了全裝置長周期正常、穩定的運轉而且保證了產品質量達到標準要求。設備在消防安全、系統防護、工業衛生和三廢治理等方面措施有利、得當，從設計和運行結果看均達到了國家相關規范的要求。
