鋰離子二次電池的性能是個非常復雜的綜合效應，正、負極材料的選擇、電解質與溶劑的匹配、電極與電解質的相溶性、電極與電解質中添加劑的使用、電極制作、電池的組裝工藝、電池的使用情況等，無不對電池有著復雜的影響。而電池的正、負極材料和電解質是電池技術的關鍵因素。本文僅對負極材料和電解質進行研究分析。

1.負極材料

目前鋰離子二次電池的負極材料主要有兩大類：碳負極材料和非碳（金屬氧化物）材料。

1.1 非碳負極材料

目前碳是鋰離子二次電池較好的負極材料。但碳負極材料存在第一次充放電不可逆容量損失，當過充電時，碳電極表面易析出金屬鋰，會形成枝晶引起短路，高溫制備時易引起熱失控等缺點。因此在研究碳負極材料的同時，學者們也在尋找新型負極材料。如SnO、Wo2、MoO2、VO2、TiO2、LinFe2O3等金屬氧化物。

我國科學家對非碳負極材料，進行了大量研究，如吳宇平、萬春榮等對錫的氧化物負極材料進行了深入研究。他們制備氧化錫及其氧化亞錫的混合物的方法如下：將SnCl4及其與一定摩爾比的SnCl2分別溶解在稀鹽酸溶液中，加入氨水，使其形成凝膠，然后在800℃下于空氣氣氛中灼燒。粉碎后，與10%的導電碳墨和5%的PDVF（NMP的4%溶液）混合均勻，涂在不銹鋼網上，干燥成膜，在無水無氧的手套箱中組裝成模型鋰二次電池。經電化學測量，氧化錫、氧化亞錫及其9：1的混合物作為負極材料的可逆容量分別為515mAh/g、511mAh/g 和565mAh/g，經分析氧化錫、氧化亞錫與它們的組成關系變化不大。鋰在插入錫的氧化物負極中存在不可逆反應，他們研究認為主要是由于電解液的分解和縮合等反應造成的。但錫的氧化物作為鋰離子電池負極材料是具有較好的應用前景的。

他們用三種方法合成鋰鈦復合氧化物LiTiO。將制備的鋰鈦復合氧化物和乙炔黑、聚四氟乙烯（PTFE）按8：1：1質量比混合均勻，壓制在鎳網上，制成研究電極，用x-射線對其結構進行分析研究，發現鋰的嵌入對衍射圖譜沒有重大影響，衍射峰的位置和相對強度基本沒變化，說明了嵌鋰過程不發生收縮或膨脹，是一種性能較良的嵌鋰材料，適宜作固態高分子鋰離子二次電池的電極材料。

2 電解質

電解質的研究開發對鋰離子二次電池的性能也是非常重要的?？梢哉f鋰離子電池的成本主要取決于電解質的成本。鋰離子電池對電解質的要求是：應有較高的離子導電性；對電極有高的鋰嵌入量和相容性；有機溶劑的分解電壓要高，以減少自放電和電池內部的氣體壓力；使用安全無污染、價格低廉、重量輕、可設計成多種形狀。

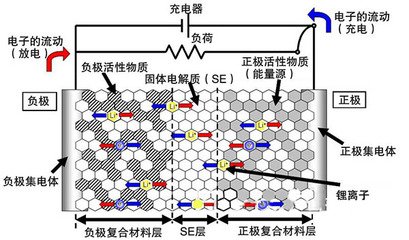

目前鋰離子二次電池中采用的電解質可分為兩大類：液體電解質和固體電解質。液體電解質主要使用鋰鹽溶解于有機溶劑中制備的；固體電解質主要是采用高分子材料為基體的聚合物。

根據分析，由于碳材料制備容易、儲鋰容量高，對鋰電位低，理論研究較成熟，故仍將在實驗室和生產中應用，特別是對碳納米材料作為電極材料的研究將是今后研究的熱點之一。對非碳材料適應電池的輕、薄、高能的發展需要，因此非碳材料作為鋰離子電池的負極材料的研究，也將是負極材料研究的重要方向。

依據對電解質的研究分析，液態電解質由于離子導電性較好、制備容易，仍將是實驗研究方向之一。但隨著鋰離子二次電池的發展要求，采用固體電解質作為電池的電解質材料的研究，必將成為今后研究的重點和發展方向。
