加熱和控制方法

利用ＰＬＣ可編程序控制器，根據遠傳真空表的壓力信號（０～５Ｖ）、溫度傳感器信號（４～２０ｍＡ）以及液位傳感器的信號（４～２０ｍＡ），實現閉環控制。所有操作均在人機界面（觸摸屏）上完成，人機界面與ＰＬＣ之間采用ＲＳ４８５協議進行通訊。

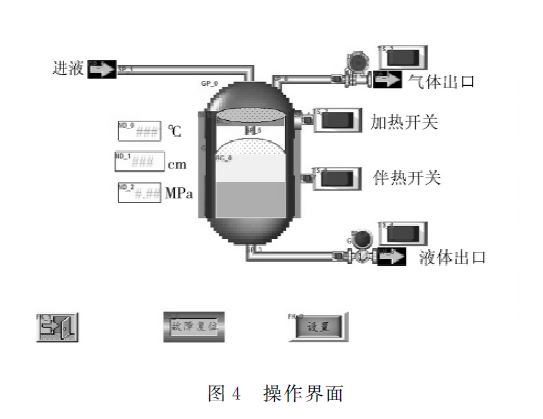

如圖４。裝置可實現自動控制，水泵按照液位控制自動啟停；加熱根據溫度自動啟停；進液根據時間自動開啟。

現場應用

研制的熱輻射消泡裝置在勝利油田ＺＧ１４－Ｄ２井進行了試驗。四開（井深4128～4380ｍ）152.4mm井眼實施氮氣泡沫鉆井。注氣量60ｍ³/min，泡沫鉆井液排量３～５Ｌ／ｓ，每天產生的泡沫量約為1500ｍ³。熱輻射消泡裝置實現自動吸入泡沫，消泡后排除液體。由于此次試驗氣溫在-10℃，裝置每天處理量約700ｍ³，消泡效率約75％，與設計計算值有差距。

７、　結論

１）　通過熱輻射與負壓法聯用，實現鉆井液泡沫的迅速消除，不破壞基液性質，實現基液循環利用。

２）　熱輻射消泡裝置在現場實現了自動控制。

３）　現場應用時可加大熱輻射加熱功率，或增加設備數量來滿足處理量的要求。
