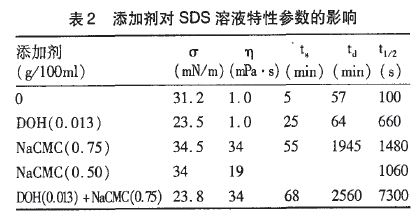

Sita等研究了水溶性聚合物對泡沫穩定性的影響，他們在O．2％SDS和O．5％NaCl的水溶液中，加人DOH和羧甲基纖維素鈉鹽，并測定了其泡沫的有關參數，結果見表2。從表2可以看出，水溶性聚合物的加入，提高了溶液的粘度q，同時也延長了泡沫的重力排液松弛時間t。氣體擴散松弛時間t。和泡沫的半衰期t1/2。起泡劑溶液粘度的增加，一方面可增加液膜的表面粘度，另一方面使液膜內的液體不易排出，延緩壓力差和重力引起的液膜內液體的遷移，阻止膜的變薄，延緩膜的破裂。溶液粘度的增加，既使泡沫內液體不易流失，又使氣體在液膜中的粘度降低。但是液體的內部粘度僅為一輔助因素，若無表面吸附膜形成，即使內部粘度大也不一定能形成穩定的泡沫。

2．4 液膜的彈性和Marangoni效應

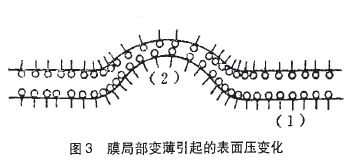

從圖3可以看出：泡沫的液膜受到沖擊時，會發生局部變薄的現象。同時，變薄之處的液膜表面積增大，表面吸附分子的密度較前減少。這就引起表面積增大處的局部表面張力自σ1變為σ2（σ2＞σ1）。于是，(1)處表面的分子就有向(2)處遷移的趨勢，使(2)處表面分子的密度增大，從而表面張力又降至原來的數值。與此同時，表面分子自(1)處遷移至(2)處的過程中，會帶動鄰近的薄層液體一起遷移，結果使受外力沖擊而變薄的液膜又變厚。表面張力復原(即吸附分子密度復原)與液膜厚度均導致液膜強度恢復，亦即表現為泡沫具有良好的穩定性，不易破壞。表面活性劑分子向著局部變薄的泡沫擴散并恢復到原來的表面張力需要一定的時間，這就是Mamngoni效應。顯然，加入表面活性劑前后，仃變化越大，形成的表面張力梯度越大，Gibbs—Marangoni效應也越顯著，泡沫的修復作用越強。表面彈性有助于泡沫厚度保持均勻，當活性劑濃度較高時，因溶液中的活性劑迅速擴散到表面，使局部的表面張力很快降低到原來的大小，而變薄的部分未得到修復，泡沫的穩定性降低。因此，Gibbs認為，泡沫的穩定性與表面張力降低的速度有關：表面張力降低速度越快，新形成的表面張力梯度消失越快，越易引起泡沫破裂。Varadraj曾對多種起泡劑表面張力動力學進行了測定，結果表明：表面張力降低速率(R1/2)大于l 000 mN／(m·s)時泡沫不穩定；若R1/2在500 mN／(m·s)左右時，泡沫穩定。
