摘要針對某電廠百萬機組脫硝系統中的聲波吹灰器經常出現發聲異常的情況，分析該設備的發聲原理，通過對聲波吹灰器的發生頭進行實拆和現場工作中的相關經驗，對故障表象、原因及基本處理方式進行了歸納和總結。

1聲波吹灰器簡介

聲波吹灰器是一種新型的空氣介質吹風設備。它利用聲波振動粉塵顆粒，使粉塵從工業設備表面脫落，形成低頻和高能喇叭。目前，聲波清灰器被廣泛應用于電廠脫硝裝置，鍋爐煙道、灰和其他設備。某電廠機組脫硝裝置為選擇性催化還原煙氣脫硝系統（SCR）。

為了防止煙灰堵塞催化反應器，降低煙氣流動的阻力，對聲波吹灰器進行了編程和操作，以防止煙氣從機組啟動。由于設備工作強度高，經常出現異常聲（悶聲和靜音），對催化反應器的安全性和效率有一定的影響。聲波吹灰器的主要結構相對簡單，其外形如圖1所示。其中，A、B段為鑄鐵件，C段為不銹鋼件（安裝在脫硝裝置中，接觸煙氣）。由于結構原因，維修人員不能觀察聲波吹灰器內部部件的運動，難以確定檢修方法，排除缺陷。在早期的消除，經常拿錘子的敲擊聲的前端，用撲克刺傷B C型接口是盲目的維護方法擴音器鑄鐵段鳳凰嶺這樣的清洗裝置，不僅效果不明顯，但也產生不利影響的野蠻沖擊設備結構安全。

2聲波吹灰器發聲原理分析

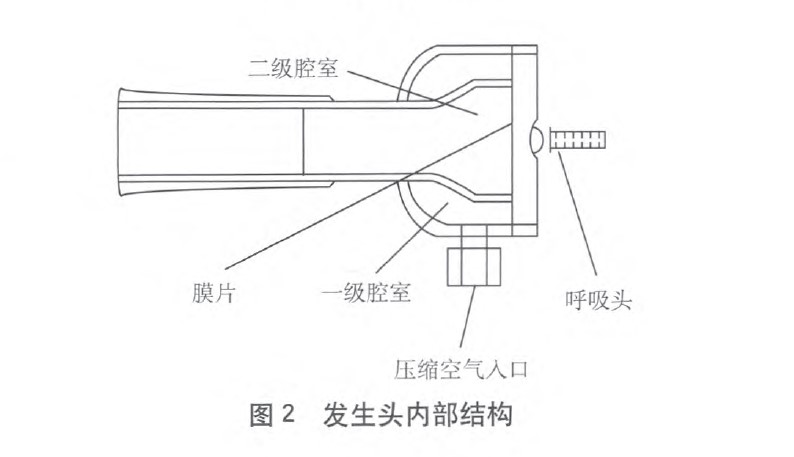

檢修人員通過查找資料和現場研究，了解到該設備的發聲原理為：靜態時，膜片未受壓力，為自然平整狀態；當壓縮空氣(壓力一般在0．45—0．65 MPa)進入膜片左側的一級腔室時，膜片受壓力向右變形，形成氣流通道，一級腔室內的壓縮空氣由此進入二級腔室；具有一定彈性形變能力的金屬膜片向右變形后會向左彈性復原，對進入二級腔室的空氣產生加速壓縮的拍擊力，進而形成低頻聲波，并經過彎頭喇叭筒放大后進入SCR反應裝置內部。發生頭內部結構如圖2所示。
