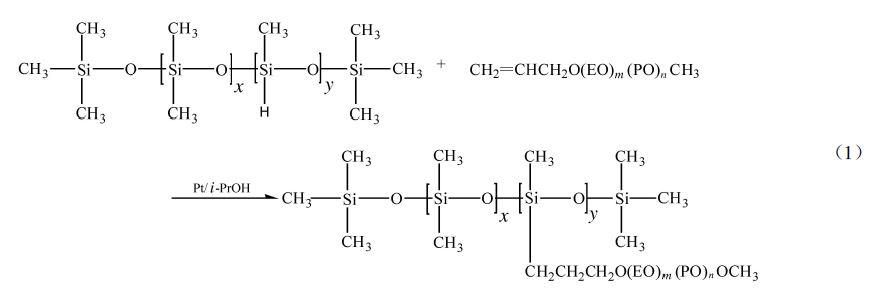

在鉑催化劑作用下, Si— H與α-烯丙基聚醚中的雙鍵發生硅氫加成反應, 得到Si— C型結構的聚醚改性聚硅氧烷, 反應式如式1。

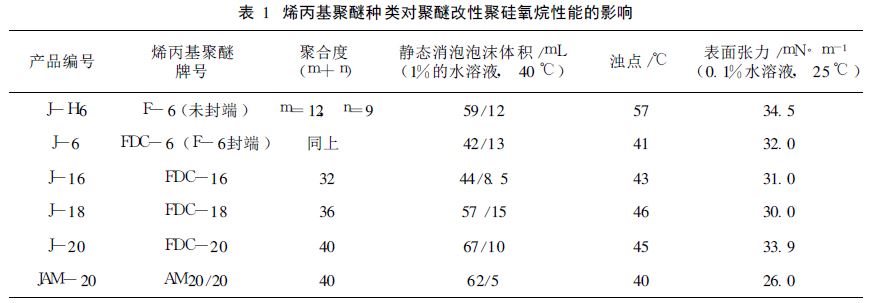

聚醚改性聚硅氧烷的泡高、濁點和表面張力是決定其消泡性能的主要因素。在濁點以上起消泡作用;在濁點以下作為硅油的乳化劑發揮乳化作用, 同時與體系相容, 不引起殘留。其中聚醚中EO/PO的比例和鏈長是影響聚醚改性聚硅氧烷消泡性能的直接因素(見表1)。

由表1可見, 采用甲基封端烯丙基聚醚的產品較采用未封端烯丙基聚醚的產品具有更低的表面張力和泡沫高度。這是由于端甲基較端羥基具有更低的能量和疏水性能, 且濁點有較大幅度的降低, 這一點更有利于實現低溫消泡性。

由表1 還可看到, 由AM20/20改性的聚硅氧烷JAM-20 表面張力低、泡沫高度低, 濁點也較低, 適合低溫消泡;由FDC-16制得的J-16與之相接近, 因此我們選擇烯丙基甲基聚醚FDC-16作為改性聚硅氧烷的原料。
