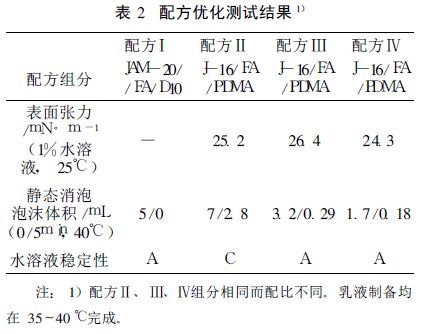

初步的實驗研究發現, 聚醚改性聚硅氧烷J-16具有適宜的濁點、良好的消泡能力和乳化硅油能力, 但作為抗剪切的持久消泡能力不足。要保持持久的消泡活性, 必須在介質中添加具備適宜分散的顆粒度作為永久的消泡核心。為此,需要將其與疏水改性的二氧化硅、消泡硅膏甚至二甲基硅油(PDMA)配伍, 用適量的非離子型表面活性劑作為作乳化劑, 制成含有效物質量分數約50 %的乳液。乳液的消泡性能見表2。

由表2 可見, 以JAM -20 構成的配方Ⅰ 具有優異的消泡能力, 而且乳液穩定性優。這主要原于封端聚醚AM20/20的摩爾質量分布窄, 而且封端程度高, 但此產品國內不易獲得, 且價格昂貴。以自制的大分子聚醚改性聚硅氧烷J-16配制的消泡劑, 配方Ⅲ和Ⅳ的穩定性優, 而配方Ⅳ的表面張力更低, 消泡能力顯著, 在40 ℃操作溫度下, 消泡持久性能優越。

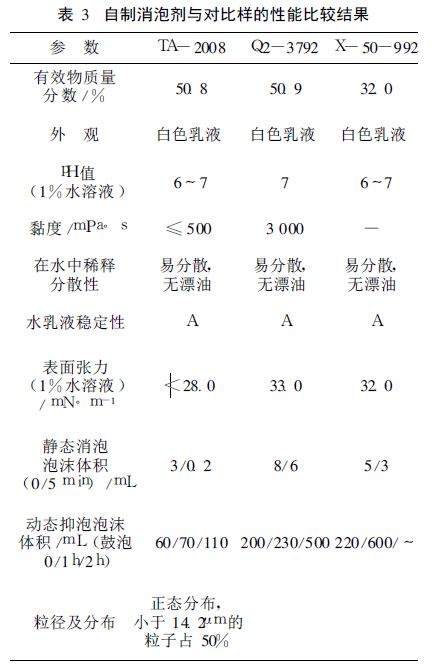

綜合各項性能, 最終確定以配方Ⅳ為紡織軟片用消泡劑TA-2008, 并與進口對比樣品進行性能比較, 結果見表3。

由表3可見, 自制的消泡劑TA-2008靜態消泡性優, 動態抑泡持久, 鼓泡初始及2 h后的泡沫高度大大低于對比產品, 產品水分散液穩定, 乳液顆粒分布均勻適宜, 作為紡織軟片的消泡劑, 其綜合性能優異。其后, 放大產品在軟片生產工藝中通過3個月試用階段, 對軟片的靜態和動態消泡性測試和實際應用結果表明, 該消泡劑具備抗剪切和耐高溫特性。在紡織軟片生產中得到成功使用, 效能達到進口產品水平。
