1.概述

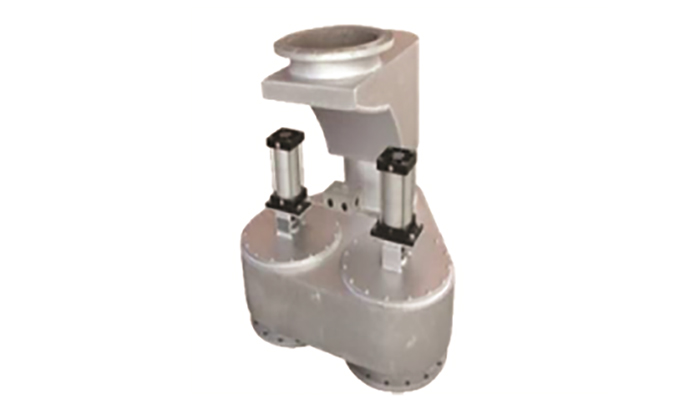

LSP23三通快速換向閥適用于鋼鐵冶金，石油化工，有色冶金，機械行業的各種蓄熱式工業爐窯的換向裝置上，作為蓄熱式高溫燃燒器的煤氣或空氣與煙氣的切換。該系列閥結構簡單、運動件少、以密封可靠、動作時間短、無泄漏、工作壽命長等優點。它有先快速截止后快速換向功能，可以實現超溫快速切斷排煙，有效地解決了換向閥直接安裝于蓄熱式燒嘴上容易出超溫損壞的問題。因此，特別適用于蓄熱式加熱爐煤氣的快速換向。
2.執行標準
LS系列盤式快速換向閥、切斷閥 Q/320211AUK01-2011。
3.主要技術參數
規格范圍 | DN80~1000mm | 單程動作時間 | <2 s |
適用介質 | 空氣、煤氣、煙氣 | 許用環境溫度 | -10~+60℃ |
許用介質壓力 | <0.012MPa | 驅動介質壓力 | 壓縮空氣或氮氣>0.4MPa |
許用介質溫度 | -10~+250℃ | 執行機構形式 | 氣缸 |

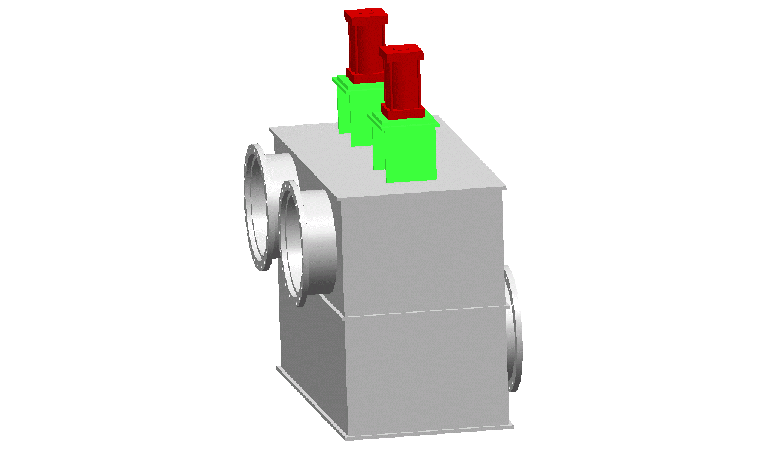

4.外形圖及連接尺寸
4.5 LSP23N型
規格 | B1 | B2 | H1 | H2 | L1 | L2 | D1 | D2 | n | d |
DN400 | 600 | 1160 | 1005 | 1095 | 1060 | 520 | 495 | 535 | 16 | 23 |
閥門流量系數C值
| 規格DN(mm) | 400 |
流量系數C | 7400 |
安裝須知
1、LSP23系列閥門安裝接管時介質流向必須與閥門流向標志一致。
2、閥門安裝時氣缸必須處于垂直狀態。
3、閥門安裝時周圍需留出足夠的操作空間。
4、法蘭連接尺寸標準：GB9119-2000、PN0.6MPa、RF系列。
注意事項
1、輸送介質所含的塵土及硬質細粒不大于100mg/m3；
2、當輸送介質含腐蝕性氣體時，訂貨時需特別注明。
3、驅動氣缸的壓縮空氣應經氣動三大件處理后接入，正常工作壓力處于0.4－0.6MPa之間。
4、當環境溫度低于4℃時，應對壓縮空氣干燥處理或使用不含水氮氣。
5、油霧器內不得缺潤滑油（長江以南地區30#機械油，長江以北地區15#機械油）。
維護保養
| 保養項目 | 閥桿 | 油霧器 | 位置開關 | 閥桿密封圈 | 閥板密封圈 | 閥體內腔 |
保養內容 | 涂潤滑油 | 加油 | 檢查、緊固 | 檢查、更換 | 檢查、更換 | 清灰 |
保養周期 | 一周 | 一周 | 一月 | 二月 | 二月 | 六月 |
電控接線圖
LSP23系列
換向閥、快切閥設備主要應用企業：
酒鋼集團蘭泰公司榆中鋼鐵廠、大連金牛股份有限公司中型材廠、邯鄲縱橫鋼鐵有限公司、寧夏恒力集團有限公司、常州中興建材廠(中天鋼鐵)；浙江衢州元立金屬制品有限公司、江陰蝙蝠金屬制品有限公司、西寧特殊鋼股份有限公司（棒材）、唐山安泰鋼鐵有限公司、江陰華西熱帶廠、北方重工集團特鋼公司、漢中鋼鐵有限公司熱軋帶鋼、江蘇長強鋼鐵有限公司、無錫新三洲鋼業有限公司、無錫帆勇液壓管有限公司、襄汾縣新金山特鋼有限公司；
換向閥、快切閥設備主要選用單位：
中冶賽迪工業爐有限公司；中冶東方工程技術有限公司；中冶華天南京工業爐有限公司；中冶南方（武漢）威仕工業爐有限公司；中冶東方工程技術有限公司秦皇島研究設計院；中冶東方工程技術有限公司包頭貝瑞工業爐分公司、寶鋼設計院；北京科技大學；北京金信合達能源科技有限公司；鞍鋼設計院，首鋼設計院；黑龍江省冶金設計規劃院；北京賽恩立特工程技術有限公司；天津賽洋工業爐有限公司等、鄭州中能科技發展有限公司、天津市洪瑞節能設備有限公司。
【如需詳細了解LSP23三通快速換向閥的產品信息或技術信息，可掃下二維碼：技術工程師—徐工】
