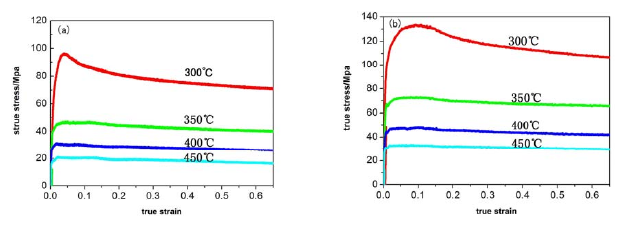

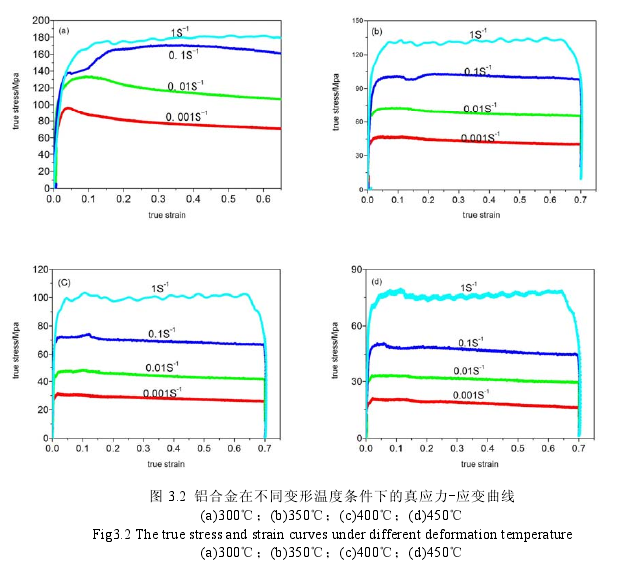

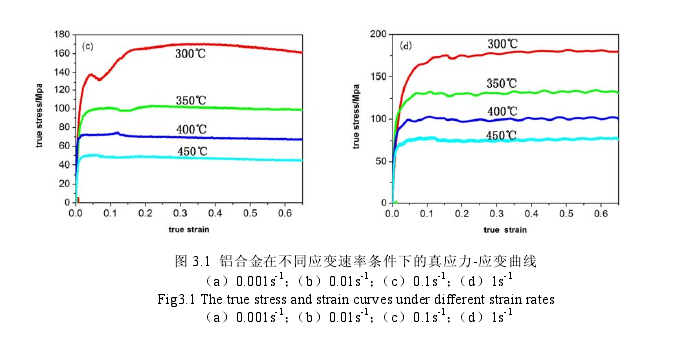

真應力一應變曲線反映了流變應力與變形條件之間的內在聯系，而且，它還是材料內部組織性能變化的宏觀表現。圖3.1和圖3.2給出了在不同變形條件下鋁合金高溫壓縮變形時的真應力一真應變曲線。從圖中可以看出，在高溫壓縮變形范圍內，合金的應力變化規律表現為典型的應力一應變曲線:首先，在變形的初始階段，較小程度的變形引起應力地迅速增加，應變速率從零迅速增加，加工硬化率非常高，應力值隨著應變的增加而快速升高，加工硬化速率高于軟化速率，應力一應變曲線幾乎成一條直線，即表現出明顯的加工硬化效應;其次，伴隨著流變應力地繼續增加，進行著加工硬化和動態軟化兩個過程，但加工硬化速率增加的速率趨于減小而動態軟化逐漸增加;最后，軟化和硬化達到平衡，進入了穩態階段，應力在達到峰值后逐漸下降最后趨于穩定。

從圖中還可以看出:

在同一的變形溫度條件下，隨著應變速率的提高，峰值應力(即曲線上的最高點所對應的應力)也在增加，比如變形溫度為400 0C時，應變速率由0.001 s-‘提高到1 s-‘時，峰值應力由29.29 MPa提高到103.4MPa。從而表明該鋁合金是一種正應變速率敏感性的材料;

在一定的應變速率條件下，該應力峰值隨著變形溫度的升高而呈下降的趨勢;

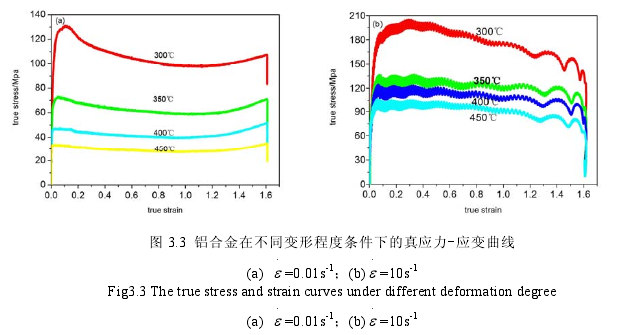

圖3.3所示為在不同變形程度下鋁合金的真應力一真應變曲線。從圖中可以看出，在同一變形程度下，伴隨著變形溫度的升高，材料的應力水平下降，變形表現為明顯的動態軟化現象。

鳳谷工業爐集設計研發,生產銷售,培訓指導,售后服務一體化,專利節能技術應用,每年為企業節省40%-70%的能源成本,主要產品加熱爐,工業爐,節能爐,蓄熱式爐,垃圾氣化處理設備，歡迎致電咨詢:0510-88818999
