高度H/壁厚t=2. 5外徑D/壁厚t分別取3, 4,  5,  6時的模擬結果

(1) D/t=3時空心鋼錠分別在20%, 30%, 40%墩粗壓下量下的等效應變圖：

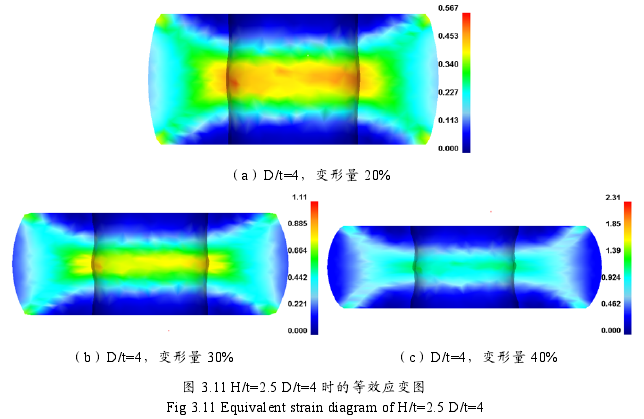

(2) D/t=4時空心鋼錠分別在20%, 30%, 40%墩粗壓下量下的等效應變圖：

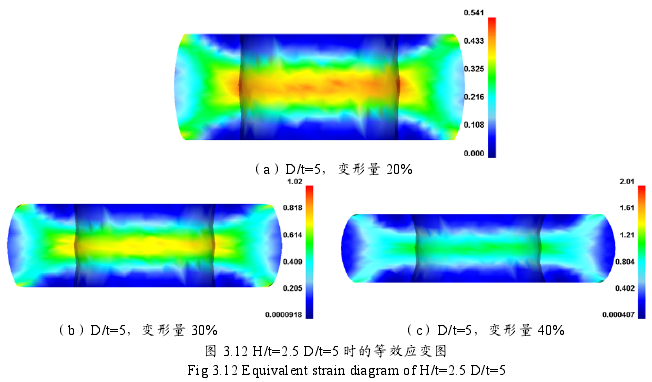

(3 ) D/t=5時空心鋼錠分別在20%, 30%, 40%墩粗壓下量下的等效應變圖：

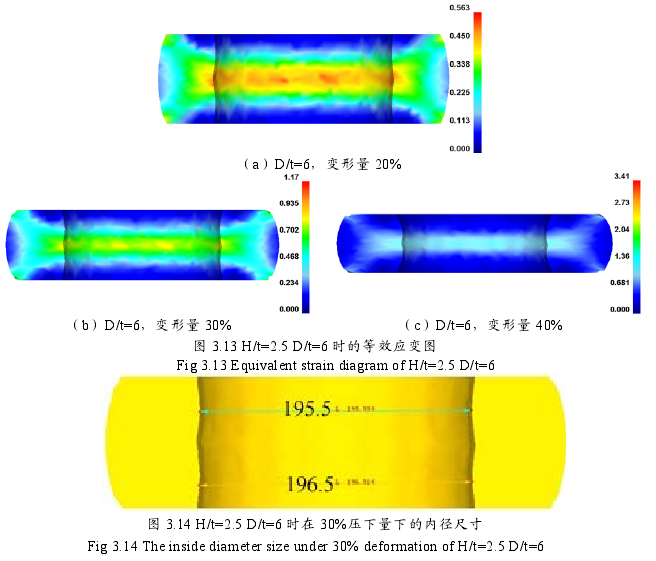

(4) D/t=6時空心鋼錠分別在20%, 30%, 40%墩粗壓下量下的等效應變圖：

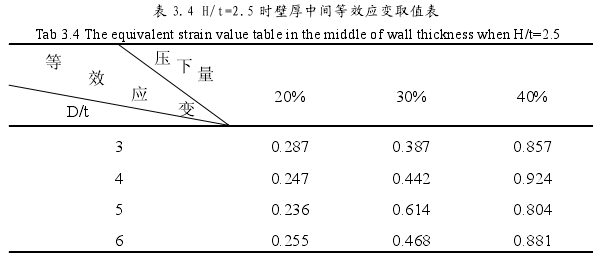

由圖3. 10,  3. 11,  3. 12和3. 13可以看出，在H/t=2. 5時，不同D/t的空心鋼錠變形趨勢一致，變形開始時內孔壁有凹陷的趨勢，隨著壓下量的增大，內孔壁產生內雙鼓形，圖3. 14是壓下量為30%時的內徑尺寸，此時內徑略有減小。隨著變形量的增加，鍛件內部的等效應變值不斷增大，但同時變形不均勻程度也增大，因此，實際筒體墩粗時應綜合考慮變形量與變形均勻程度之間的關系，確定合理的壓下量。H/t=2. 5時內孔壁凹陷和內徑減小趨勢都不是特別明顯，可以順利的與芯軸拔長和馬杠擴孔工序銜接，也是較為理想的墩粗錠型。H/t=2. 5時，不同D/t在不同壓下量下，壁厚中間的等效應變值如表3. 4所示，D/t=3、壓下量為40%時內孔凹陷嚴重且變形不均勻;D/t=4,壓下量為40%時內孔鼓形嚴重且變形不均勻。從壁厚中間等效應變值大小和變形的均勻性以及內孔壁畸變方面考慮，H/t=2. 5時壓下量控制在20-30%比較合理。
