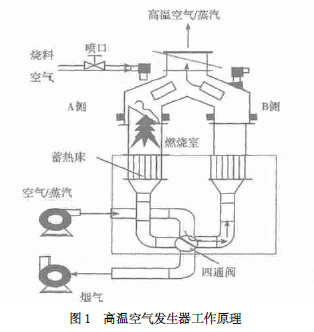

高溫空氣發生器主要由燃燒室、燃燒器、換熱器、四通閥、鼓風機及排煙機等組成,其中燃燒室、燃燒器、換熱器各兩個呈左右對稱布置,其工作原理如圖1所示。高溫空氣發生器工作時,燃料在A 側燃燒室內燃燒,產生1 300 ℃左右的高溫煙氣,高溫煙氣通過蓄熱室時與蜂窩陶瓷蓄熱體進行熱交換,蓄熱體被加熱, 煙氣則被冷卻到120 ℃左右經四通閥排入大氣中;與此同時,常溫空氣/ 蒸汽經四通閥后進入B 側的蓄熱室,吸收蓄熱室中高溫蓄熱體中的熱量,迅速升溫到1 000 ℃以上,加熱后的高溫空氣/ 蒸汽分成兩部分,其中大部輸入到卵石床氣化器中用作氣化劑,另一部分用于A 側燃燒室清潔燃氣的燃燒。經過一段時間后進行切換,B 側燃燒,A 側產生高溫空氣,切換周期為(15～30) s ;通過這種交替運行方式,實現所謂“極限余熱回收”和燃燒空氣的高溫預熱。
