蓄熱式（HTAC）燃氣輻射管燃燒器工作原理（見圖1）是B端燃燒器一次空氣（1）和燃氣（5）在端座（9）部預混，并經電子打火器（2）點火通入輻射管體（18）內。從鼓風機來的常溫二次空氣（7'）經由自控系統控制的四通換向閥（7）以一定換向周期切換進入蓄熱式燃氣輻射管燃燒器B（18）后，在經過蓄熱式燃氣輻射管燃燒器B（18）的蜂窩陶瓷蓄熱體（17）時被加熱，在極短的時間內常溫二次空氣（7¢）被加熱到接近輻射管體（18）的溫度（一般低50°C～100°C），被加熱的高溫空氣（7¢）和燃氣（6）經特殊設計的旋流式燒嘴噴口（15）以高速旋轉氣流卷吸周圍煙氣形成一股含氧量大大低于21%的稀薄貧氧高溫氣流，同時往稀薄高溫空氣附近注入燃氣(6)，燃氣（6）在貧氧狀態下（2%～15%O2）實現燃燒；與此同時，燃燒后的高溫熱煙氣通過另一側蓄熱式燃氣輻射管燃燒器A（18¢）時，將煙氣顯熱儲存在蓄熱式燃氣輻射管A（18¢）的蜂窩陶瓷蓄熱體（17¢）內，然后以低于150°C的低溫煙氣經四通換向閥（7）排入大氣。四通換向閥（7）由自動控制系統控制以一定頻率進行切換，這樣，兩個蓄熱式燃氣輻射管燃燒器）B、A（18）（18¢）處于蓄熱與放熱交替工作狀態。從而達到節能和降低NOx、CO2排放等目的。

蓄熱式（HTAC）燃氣輻射管燃燒器燃燒系統和控制系統示意圖如圖2所示。

圖1蓄熱式（HTAC）燃氣輻射管燃燒器工作原理

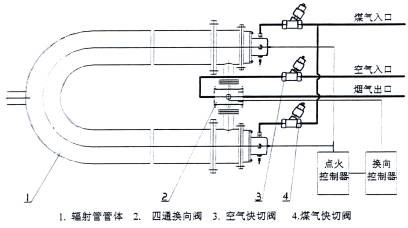

圖2 燃燒系統管路和控制系統圖
