針對蓄熱式加熱爐爐墻燒嘴磚面積大、數量多、爐墻結構穩定性差的問題：

1)從降低爐墻澆注料高溫膨脹對燒嘴磚破損的影響角度，選擇低膨脹重質耐火澆注料進行爐墻工作襯的砌筑。

2)從避免爐墻熱膨脹裂紋、提高爐墻整體性角度，根據砌筑材料的高溫性能，進行膨脹縫的合理設置，具體是在爐子長度方向上每隔2 320 mm留設一道8mm厚膨脹縫。填充PVC波紋脹縫板：爐皮鋼板由原來的8 iiln3加厚到12 mm。

3)從強化燒嘴與爐墻之間的密封角度，加設爐墻與蓄熱箱之間的密封設施，具體采用內串Cr25Ni20金屬絲含鋯耐火纖維盤根密封，同時，存燒嘴磚四周包裹纖維氈，消化爐墻耐火材料與燒嘴磚之間的熱膨脹差異。

4)從強化爐墻保溫性能角度，在爐墻內表面粘貼多晶纖維氈，既可以降低爐墻表面溫度。同時還可以減少爐壓增高后在生熟料結合面透火的可能。

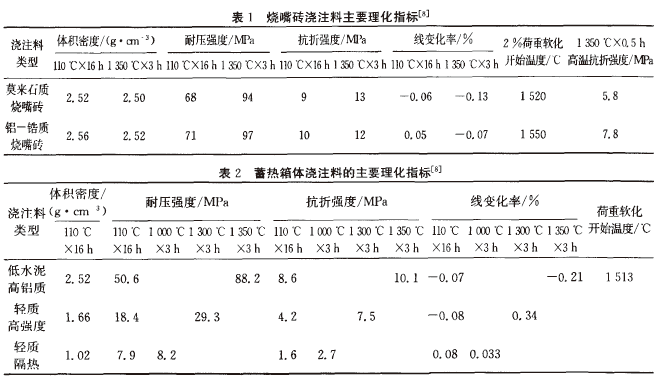

5)從提高爐墻的穩定性角度，將錨固鉤加粗到18 mm，材質選用1Crl8Ni9Ti，并增加爐墻錨固磚斷面面積和錨固磚數量。燒嘴四周100 mm墻體不設保溫層，提高燒嘴與爐墻的結合強度與整體性。針對燒嘴磚惡劣的使用工況條件，選擇二級高鋁熟料、莫來石等為骨料，采用Secar--71水泥和Al2O3復合結合，開發出了使用性能優異的燒嘴磚，理化性能指標如表l所示；根據蓄熱箱不同部位的具體使用T況條件，選擇合適的耐火原材料，完成了蓄熱箱用低水泥高鋁澆注料、輕質高強澆注料和輕質隔熱澆注料，具體性能指標如表2所示。濮耐針對蓄熱式燒嘴磚、蓄熱箱體積大、結構復雜的特點，通過制備T藝的研究，采用研制的專用澆注料完成了高性能燒嘴磚、蓄熱箱體的研制。

鳳谷工業爐集設計研發,生產銷售,培訓指導,售后服務一體化,專利節能技術應用,每年為企業節省40%-70%的能源成本,主要產品加熱爐,工業爐,節能爐,蓄熱式爐,垃圾氣化處理設備，歡迎致電咨詢:0510-88818999
