爐墻

爐墻分為兩類分別是側墻和端墻，沿著爐子長度方向上的爐墻稱為側墻，爐子的兩端的爐墻稱為端墻。爐墻通常用標準直型磚平砌而成，爐門的拱頂和爐頂拱腳處用異型磚砌筑。側墻的厚度通常為1.5~2倍磚長。端墻的厚度根據燒嘴、孔道的尺寸而定，一般為2~3倍磚長。整體搗打、澆注的爐墻尺寸則可以根據需要隨意確定。大多數加熱爐的爐墻由耐火磚的內襯和絕熱磚層組成。為了使爐子具有一定的強度和良好的氣密性，爐墻外面還包有4~10mm厚的鋼板外殼或者砌有建筑磚層作爐墻的防護層。

爐墻上設有爐門、窺視孔、燒嘴孔、測溫孔等孔洞。為了防止砌磚受損，爐墻應盡可能避免直接承受附加載荷。所以，爐門、冷卻水管等構件通常都直接安裝在鋼結構上。

承受高溫的爐墻當高度或長度較大時，要保證有足夠的穩定性。增加穩定性的辦法是增加爐墻的厚度或用金屬錨固件固定。當爐墻不太高時，一般用232~464mm黏土磚和232~116mm絕熱磚的雙層結構。爐墻較高時，爐底水管以下的增加厚度116mm。

爐頂

加熱爐的爐頂按其結構分為兩種：即拱頂和吊頂。

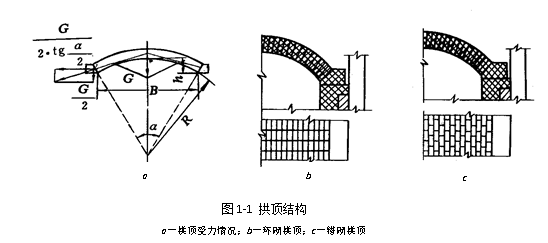

拱頂用楔形磚砌成，結構簡單，砌筑方便，不需要復雜的金屬結構。如果采用預制好的拱頂，更換時就更方便。拱頂的缺點是由于拱頂本身的重量產生側壓力，當加熱膨脹后側壓力就更大。因此，當爐子的跨度和拱頂重量太大時，容易造成爐子的變形，甚至會使拱頂坍塌。所以，拱頂一般用于跨度小于3.5~4m的中小型爐子上，爐子的拱頂中心角一般為60°。拱頂結構如圖1-1所示。拱頂的主要參數是：內弧半徑（R），拱頂跨度即爐子寬度（B），拱頂中心角（a），弓形高度（h）。

拱頂的厚度與爐子的跨度有關，為了保證拱頂具有足夠的強度，爐子的跨度較大時，爐頂的厚度則應相應適當加大。當拱頂跨度在3.5m以下時，拱頂的耐火磚層為230~250mm，絕熱層為65~150mm。當拱頂跨度在3.5m以上時，耐火磚層為230~300mm，絕熱層為120~200mm。

拱的兩端支撐在特制的拱角磚上，拱的其他部位用楔形磚砌筑。拱頂可以用耐火磚砌筑，也可用耐火混凝土預制塊。爐溫為1250~1300℃以上的高溫爐的拱頂采用硅磚或高鋁磚，但硅磚僅適合于連續運行的爐子。耐火磚上面可用硅藻土磚絕熱，也可用礦渣棉等散料作絕熱層。拱頂砌磚在爐長方向上應設置弓形的膨脹縫，若用黏土磚砌筑則每米應設膨脹縫5~6mm，用硅磚砌筑則每米應設膨脹縫10~12mm，用鎂磚砌筑則每米應設膨脹縫8~10mm。

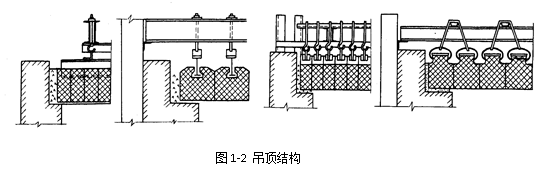

當爐子跨度大于4m時，由于拱頂所承受的側壓力很大，一般耐火材料的高溫結構強度已很難滿足，因而大多采用吊頂結構，圖1-2是常用的幾種吊頂結構。吊掛頂是由一些專門設計的異型磚和吊掛金屬構件組成。按吊掛形式分可以是單獨的或成組的吊掛磚吊在金屬吊掛梁上。吊頂磚的材料可用黏土磚、高鋁磚和鎂鋁磚，吊頂外面再砌硅藻土磚或其他絕熱材料，但砌筑切勿埋住吊桿，以免燒壞失去機械強度，吊架被磚的重量拉長。

吊掛結構復雜，造價高，但它不受爐子跨度的影響且便于局部修理及更換。
