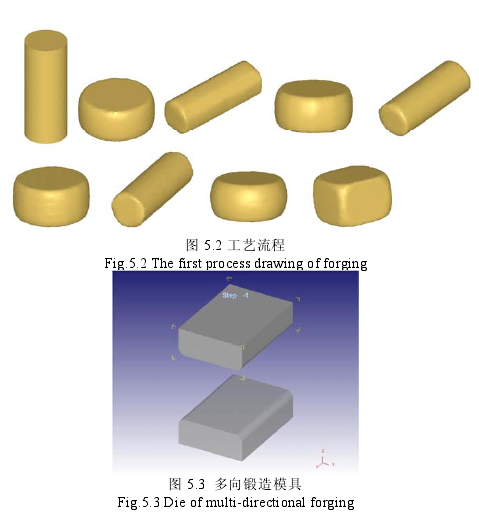

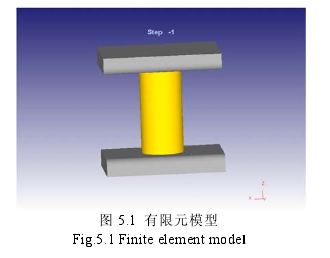

要模擬的是一個復雜的多向鍛造過程，整個過程運用 Deform-3D 有限元模擬軟件模擬，建立如圖 5.1 所示的有限元模型。原始坯料尺寸為 Φ250×500，最終鍛件大厚板尺寸為 580（LT）×410（L）×100（ST）。鍛造方案的工藝流程見圖 5.2，對設計的鍛造方案進行模擬，鍛造模擬過程中包括鐓粗、拔長、滾圓、壓扁打方、平整等步驟，這些步驟的目的就是為了讓坯料充分變形，以此來達到消除鑄造組織缺陷、改善坯料心部死區變形等情況。在模擬過程中，模擬導入第三章求出的流變應力本構方程，為防止低溫下鍛造，分兩次加熱，初始溫度為 420℃，模具溫度為 380℃，模具與坯料間摩擦系數為 0.3，坯料和砧子的熱傳導系數為 3.0N/mm/s/℃，坯料和空氣的傳熱系數設為0.02N/mm/S/℃，環境溫度為 20℃模具由兩塊平砧 700（LT）×500（L）×200（ST）組成，其模型見圖 5.3。
