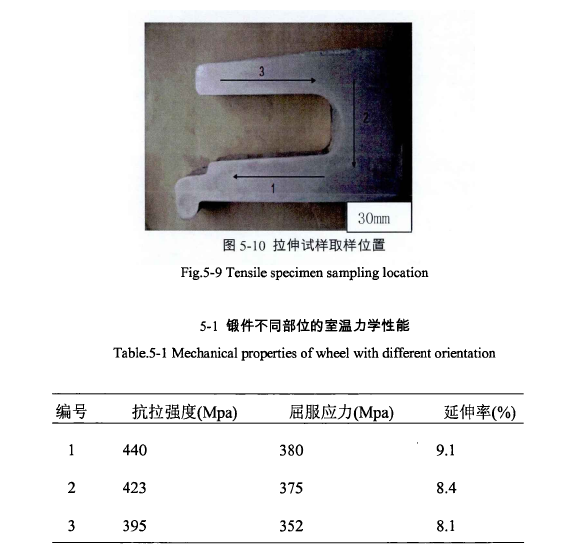

在鍛件不同部位取拉伸試樣觀察其室溫力學性能。在輪毅中心切開取厚度約為40mm刨面，在剖面上進行拉伸樣品的取樣。取樣部位如圖5-10所示，每個拉伸試樣都在鍛件內部通過線切割取樣。拉伸試樣經過500℃固溶2小時，180℃時效12小時后，進行室溫力學性能測試。

不同部位的性能見表5-1。鍛件杯型外圈的性能最高，鍛件底部的性能較次，杯型內圈的性能最差。1號樣品的抗拉強度、屈服強度和延伸率分別為440MPa,380MPa和9.1%;  2號樣品的抗拉強度、屈服強度和延伸率分別為395MPa,

352MPa和8.1%; 3號樣品抗拉強度、屈服強度和延伸率鍛件底部分別為，423MPa, 375MPa和8.4%。相比與擠壓棒材力學性能均有不同程度的提高，說明等溫鍛造是制造高性能鋁合金輪毅鍛件的有效手段。

鳳谷工業爐集設計研發,生產銷售,培訓指導,售后服務一體化,專利節能技術應用,每年為企業節省40%-70%的能源成本,主要產品加熱爐,工業爐,節能爐,蓄熱式爐,垃圾氣化處理設備，歡迎致電咨詢:0510-88818999
