在金屬加工過程中，摩擦效果越好，鍛件的質量越好，所需的載荷越低。但是針對不同的鍛件，不同的材料，不同的加工過程，潤滑作用的機理和效果是相當復雜的。摩擦力不僅取決于壓力的大小，還與鍛造速度，變形程度和表面參數等因素有關，如何描述鍛造過程中的摩擦力，本身就是一個很復雜的難題。而且，在鋁合金等溫鍛造成型過程的潤滑工藝中，具有潤滑劑不能連續導入;潤滑劑對制品外形、尺寸精度、表面質量影響較大;同時要求潤滑劑有助與鍛件脫模等特點。等溫鍛造潤滑工藝的特點又決定了鍛造過程中潤滑劑會發生流失、聚集，而這個過程是有限元模擬無法預測的。同時，而使用有限元軟件進行輪毅成形仿真，由于輪毅成形過程中金屬變形量高，導致仿真過程中會出現劇烈的網格畸變和頻繁的網格再劃分，導致在仿真過程中坯料的體積損失，更加難以對潤滑效果進行評估。

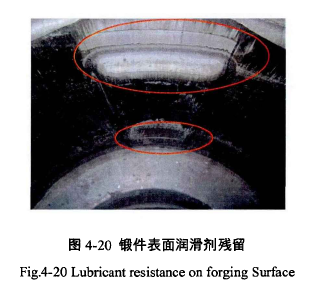

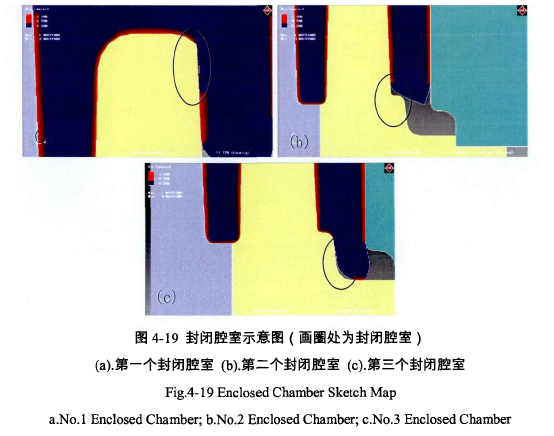

更為準確的金屬充填規律，認為在鍛造過程中形成三個閉合腔室，潤滑劑在鍛造過程中向這三個閉合腔室聚集，導致鍛造過程中的不均勻潤滑，見圖4-196;而在實際情況中，鍛件剛脫模時的表面情況(圖4-20 )，殘留潤滑劑主要分布在這三個閉合腔室，驗證了仿真作出的猜測。

本文中使用有限元法中對摩擦潤滑是根據大量仿真數據和實驗情況，取的一個估算數值，本文中仿真過程中假設均勻潤滑，摩擦系數取0.5。

鳳谷工業爐集設計研發,生產銷售,培訓指導,售后服務一體化,專利節能技術應用,每年為企業節省40%-70%的能源成本,主要產品加熱爐,工業爐,節能爐,蓄熱式爐,垃圾氣化處理設備，歡迎致電咨詢:0510-88818999
