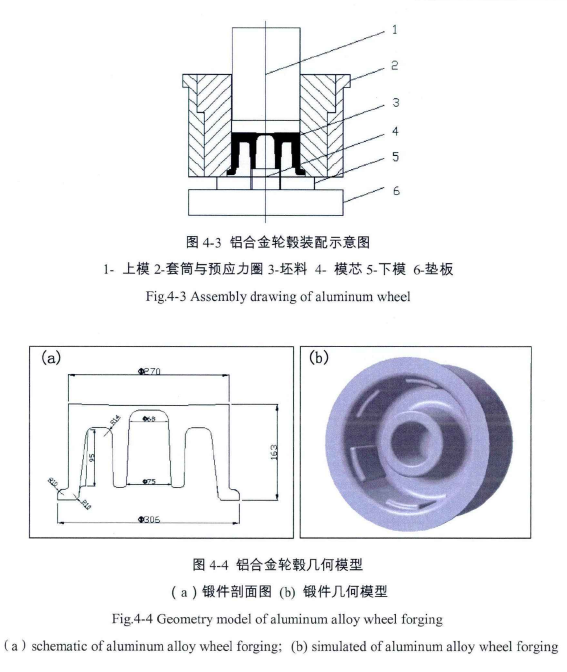

圖4-3為基于圖4-2 (d )設計的模具裝配圖。模具分為3個主要部分，即模沖、套筒和下模。即為帶套筒的閉式模鍛，這樣就避免了飛邊的產生，而且在實驗過程中易于調整工藝參數，保證鍛件成形。

2A14鋁合金輪毅幾何模型Pro/E軟件中建立。剖面圖如圖4-4(a)所示，鍛件最小直徑為270mm，最大直徑為306mm，鍛件高163rnm。鍛件的幾何造型如圖4-4（b）。實際計算過程中，為了減少計算時間，選取模鍛件幾何模型的六分之一作為模擬對象。

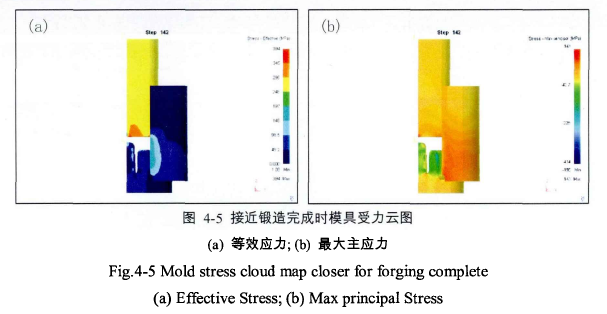

模具的初步設計確定后，需要在計算機仿真平臺上對模具的可行性和可靠性進行驗證。圖為模具在鍛造完成前瞬間的受力情況，鍛造接近完成時最大等效應力為最大主（拉）應力為。鍛造溫度在°左右。根據模具的受力情況和工作溫度，模具使用熱作模具鋼制造，可以滿足模具剛度的需求。
